L’installation de panneaux solaires ne se limite pas à leur orientation ou à leur rendement. Un élément souvent sous-estimé joue un rôle crucial dans la durabilité de l’installation : la fixation panneau solaire. Que vous les installiez sur une toiture, une façade ou au sol, il existe des méthodes spécifiques adaptées à chaque support. Découvrez dans ce guide complet comment fixer un panneau photovoltaïque de manière fiable et conforme aux normes.
Pourquoi le type de fixation panneau solaire est crucial pour une installation durable ?
La fixation assure la stabilité mécanique des panneaux, leur résistance aux vents, leur étanchéité (dans le cas des toitures), et leur bon rendement énergétique grâce à une inclinaison optimale. Un système de fixation mal adapté peut entraîner des infiltrations, des dégâts structurels, ou une baisse de performance. Le choix dépend de plusieurs facteurs :
- Type de surface (sol, toit, mur)
- Nature du revêtement (tuile, bac acier, béton, etc.)
- Orientation et inclinaison souhaitée
- Contraintes climatiques locales
- Poids supporté par la structure
Fixer des panneaux solaires sur une toiture : quelles solutions selon le type de toit ?
Quelle fixation choisir selon votre type de toiture ?
Chaque type de toiture nécessite une méthode de fixation adaptée, tant pour préserver l’étanchéité que pour garantir la solidité de l’ensemble. Il existe principalement deux modes d’installation sur les toits inclinés :
- La surimposition (les panneaux sont fixés au-dessus du revêtement existant)
- L’intégration au bâti (IAB) (les panneaux remplacent une partie de la couverture)
Fixation sur tuiles canal ou mécaniques : les systèmes intégrés et surimposés
Pour les toitures en tuiles, deux systèmes coexistent :
| Type de pose | Avantages | Inconvénients |
|---|---|---|
| Surimposition | Préserve la couverture, pose rapide | Moins esthétique |
| Intégration au bâti | Intégration parfaite, gain d’espace | Pose plus complexe, risque d’infiltration |

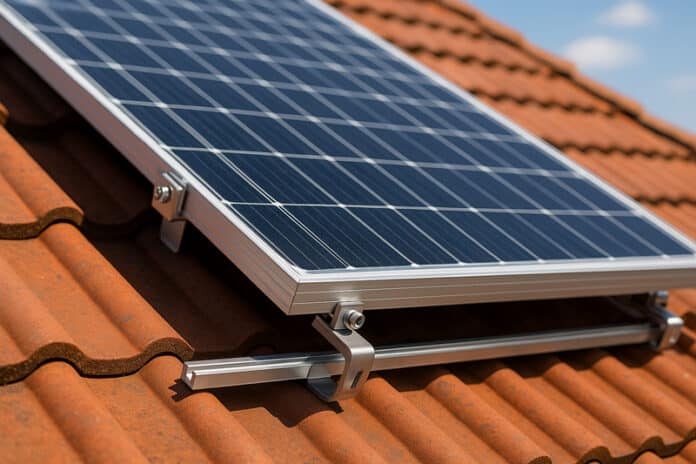

Les crochets sont fixés sur les chevrons sous les tuiles, supportant les rails sur lesquels les panneaux sont posés. Des kits spécifiques existent selon le type de tuile.
Fixation sur bac acier : rails et crochets spécifiques
Les toitures en bac acier (souvent utilisées dans les bâtiments agricoles ou industriels) permettent une fixation directe via des rails aluminium vissés dans les nervures du métal. Légers, robustes, et rapides à poser, ces systèmes sont très prisés.
- Utilisation de cavaliers spécifiques
- Étanchéité assurée avec des joints EPDM
- Pose facile, sans gros travaux de charpente
Fixation sur toiture en ardoise : quels accessoires utiliser ?
Les ardoises, plus fragiles, demandent des fixations précises :
- Crochets inox à col-de-cygne
- Découpes soignées des ardoises
- Fixations sans perforer directement les ardoises
La pose doit impérativement être confiée à un professionnel, car le risque de casse est important.
Installation sur toiture plate : lestage ou structure inclinée ?
Les toits plats (terrasses, immeubles, hangars) permettent deux solutions principales :
| Méthode de fixation | Caractéristiques |
|---|---|
| Structures lestées | Pose sans perçage, ballasts béton ou bacs à gravier |
| Structures inclinées | Fixées mécaniquement pour optimiser l’orientation (généralement 30° à 35°) |
Cette configuration évite de compromettre l’étanchéité de la toiture, mais nécessite une étude de charge pour évaluer le poids supplémentaire.
Comment fixer un panneau photovoltaïque au sol ?
L’installation au sol est idéale lorsque la toiture ne permet pas la pose ou que l’on souhaite un accès facilité.

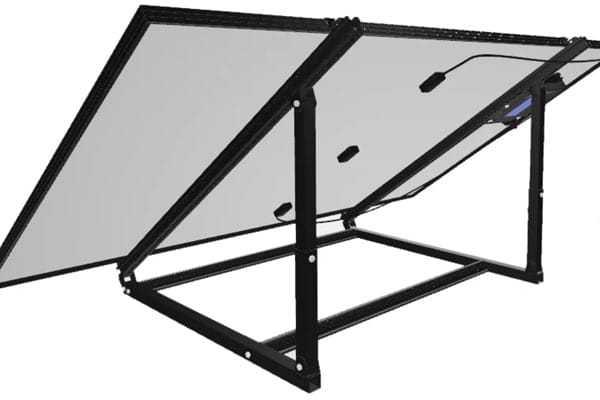

Structures fixes au sol : la simplicité et la robustesse
Ces structures métalliques, ancrées dans le sol (ou posées sur plots béton), sont les plus répandues pour les installations domestiques ou agricoles.
- Orientation réglable lors de la pose
- Installation rapide
- Faible maintenance
Structures orientables ou trackers : pour un rendement optimisé
Les trackers solaires permettent aux panneaux de suivre la trajectoire du soleil :
- Gain de production jusqu’à 30 %
- Structures motorisées (1 axe ou 2 axes)
- Coût et entretien plus élevés
Recommandées pour les grandes installations, ces fixations augmentent considérablement le retour sur investissement.
Fixation sur façade : une alternative design et pratique
Les façades exposées plein sud offrent un bon compromis entre design et performance, surtout quand la toiture n’est pas adaptée.
Montage mural direct : pour surfaces pleines (béton, brique)
- Pose sur rails en aluminium fixés par chevilles chimiques ou goujons d’ancrage
- Nécessite un support solide
- Inclinaison possible de 10° à 15° (mais moins que sur toiture)
Systèmes en consoles inclinées : amélioration de l’exposition
Ces consoles permettent d’incliner les panneaux entre 30° et 45°, améliorant le rendement en hiver. Elles sont fixées à la façade via des platines métalliques, résistantes à la corrosion.
Quels matériaux et accessoires choisir pour une fixation fiable ?
Le choix des accessoires de fixation est essentiel pour garantir la durabilité de l’installation :
| Accessoire | Fonction |
|---|---|
| Rails en aluminium | Supportent les panneaux |
| Crochets ou étriers | Assurent la liaison à la charpente |
| Vis autoforeuses inox | Fixation durable sans rouille |
| Joints d’étanchéité EPDM | Empêchent les infiltrations d’eau |
| Connecteurs de mise à la terre | Sécurisent l’ensemble du système |
Normes, réglementations et aides : ce qu’il faut savoir avant de fixer
Avant de poser un panneau solaire, il faut se conformer à plusieurs exigences :
- Norme NF EN 61215 et CEI 61730 pour les panneaux
- DTU 65.12 pour les installations photovoltaïques
- Déclaration préalable en mairie pour les façades et les sols visibles
- Aides financières : MaPrimeRénov’, TVA réduite à 10 %, prime à l’autoconsommation
Tableau comparatif des types de fixations selon le support
| Support | Type de fixation recommandée | Spécificités |
|---|---|---|
| Tuile | Crochets + rails (surimposition) | Pose rapide, pas de modification de toiture |
| Bac acier | Rails vissés + joints EPDM | Fixation directe, étanchéité simple |
| Ardoise | Crochets spéciaux inox | Pose délicate, ardoise fragile |
| Toit plat | Structures lestées ou ancrées | Pas de perçage, besoin d’un lest important |
| Sol | Structures fixes ou trackers | Accessible, bon rendement, emprise au sol |
| Façade | Rails muraux ou consoles inclinées | Orientation à optimiser |
Conseils pratiques pour bien choisir et poser vos fixations
- Toujours vérifier la compatibilité avec la structure existante
- Ne jamais négliger l’étanchéité sur les toitures
- Choisir des fixations certifiées et résistantes à la corrosion
- Prévoir une étude de charge pour les toits plats et structures au sol
- Faire appel à un installateur certifié RGE pour accéder aux aides
Foire aux questions (FAQ)
1. Peut-on fixer des panneaux solaires soi-même ?
Oui, mais uniquement en surimposition et pour une petite installation au sol. Pour tout projet sur toiture ou façade, faites appel à un professionnel.
2. Les fixations perforent-elles la toiture ?
Oui en intégration, non en surimposition. Pour les toitures plates, on privilégie des systèmes lestés.
3. Combien de temps dure une fixation ?
En moyenne 25 à 30 ans, soit la durée de vie des panneaux. Des vérifications périodiques sont recommandées.
4. Est-il possible d’installer des panneaux sur une façade nord ?
Non recommandé. Pour un bon rendement, la façade doit être orientée sud, sud-est ou sud-ouest.
5. Les structures au sol nécessitent-elles un permis ?
Oui, au-delà de 1,80 m de hauteur ou 3 kWc de puissance. En dessous, une déclaration de travaux suffit.
6. Quelle inclinaison idéale pour les panneaux ?
Entre 30° et 35°, selon votre région. En toiture, elle dépend de la pente existante.
